要拔硬碟、修硬碟、要換記憶體、換SSD都是要拆裝!

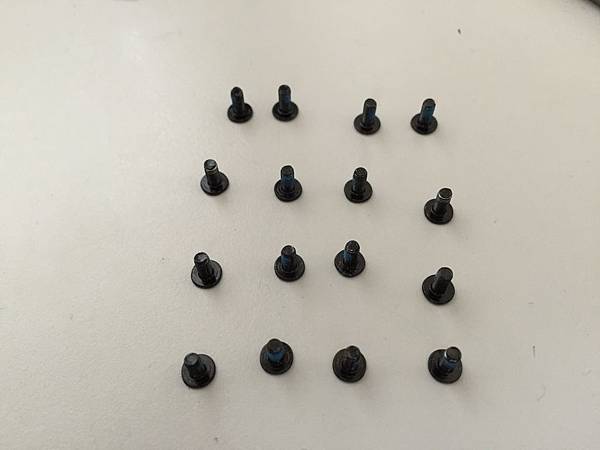

STEP1:將背後16顆螺絲拆掉

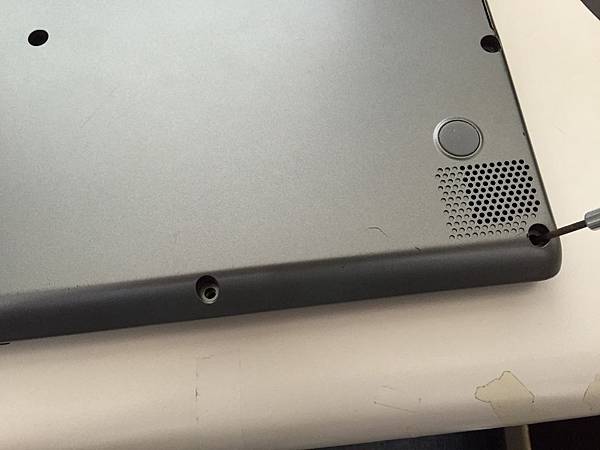

相片 2014-12-10 下午3 03 21

相片 2014-12-10 下午3 02 49

STEP2:先將SD插槽內的保護卡或記憶卡先拿出來



STEP3:用隨便一張信用卡或是卡片,插入主機邊緣,沿著邊緣移動將他撬開,要小心一點,尤其是靠近螢幕的地方有點角度。



STEP4:這時候應該可以向上微微抬起鍵盤,會先看到3條排線根部被膠帶黏著,從左到右分別是鍵盤、鍵盤光源、觸控板。

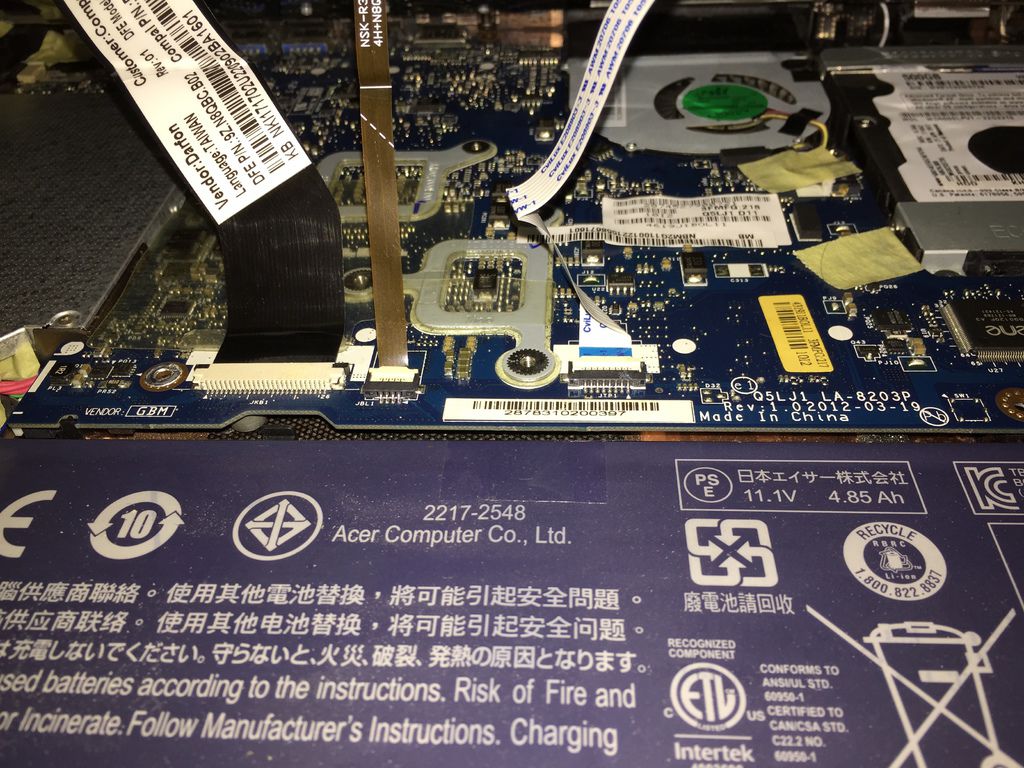

 相片 2014-12-2 下午2 45 24

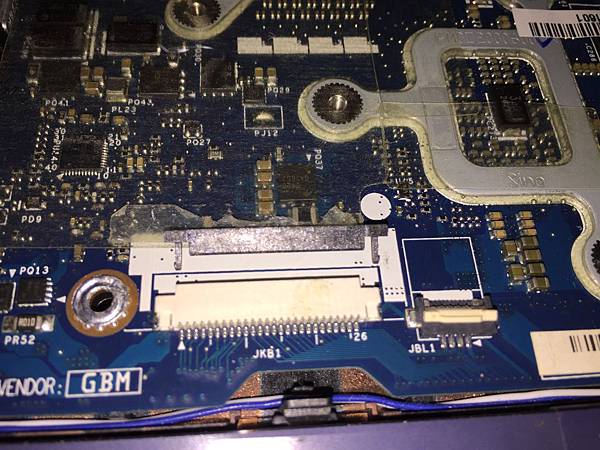

撕開膠帶後,最左邊的鍵盤訊號排線比較特別,要將卡榫水平向後拉開,裝回去時則是要注意卡榫方向要如下面照片所示,平整的一邊朝上,推進去一半後,再把排線插入,最後再把卡榫完全推入插槽;至於右邊兩個小的比較簡單,只要輕輕向上扳起90度即可移除排線。

相片 2014-12-10 下午2 21 10

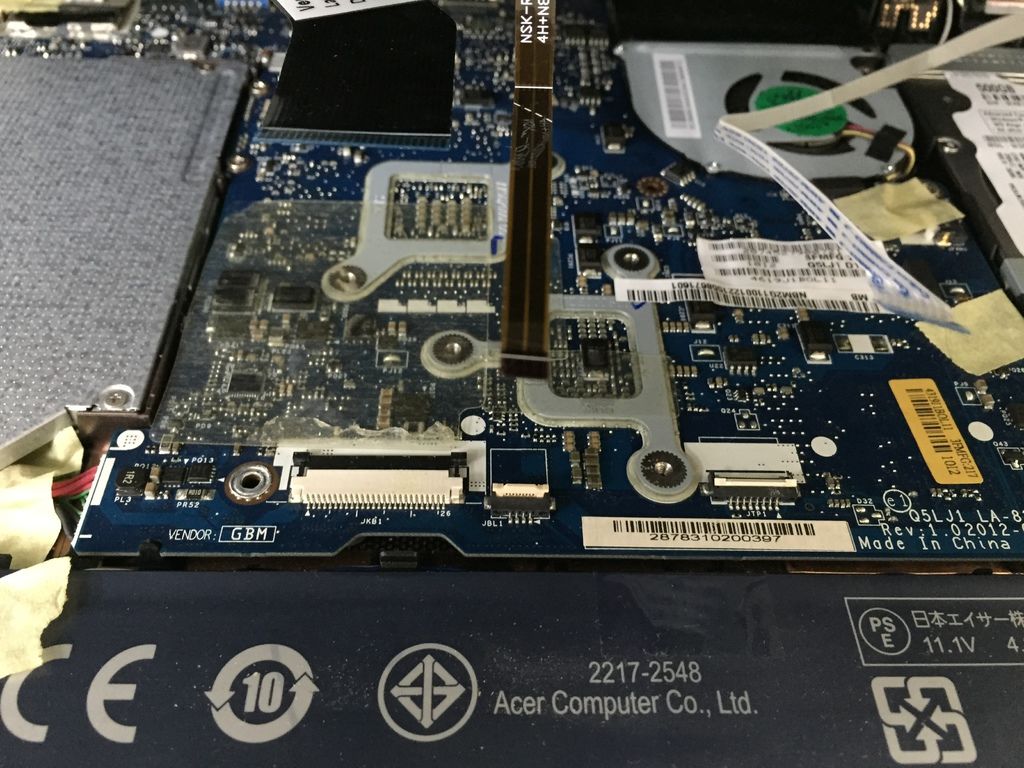

相片 2014-12-2 下午2 47 49

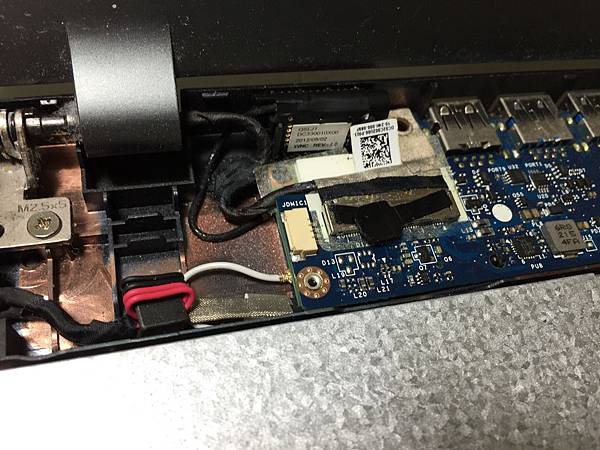

STEP5:左邊深處,靠近螢幕的地方還有一個排線,將他移除,這時候應該可以把鍵盤拿掉了。

相片 2014-12-2 下午2 51 41 相片 2014-12-2 下午2 55 28





鍵盤拿掉後的樣貌

相片 2014-12-2 下午2 56 29





STEP6-1:這時準備移除主機板,先移除左下角主機板的供電插頭

相片 2014-12-2 下午3 07 26

STPE6-2:移除中間散熱風扇的插頭。

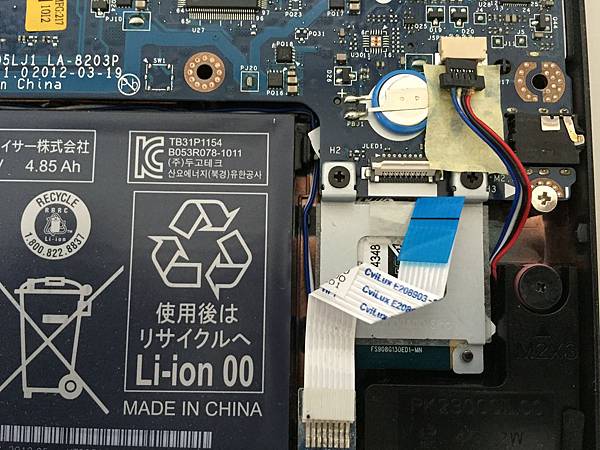

STPE6-3:移除右下角的排線和插頭。

相片 2014-12-2 下午3 02 08

STEP7:拆掉6顆螺絲,分別是:

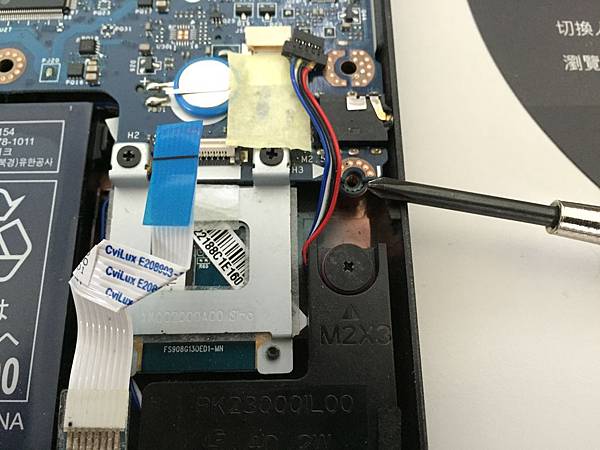

(1)右下角螺絲

相片 2014-12-2 下午3 11 10

(2)中間散熱風扇上、下2顆螺絲

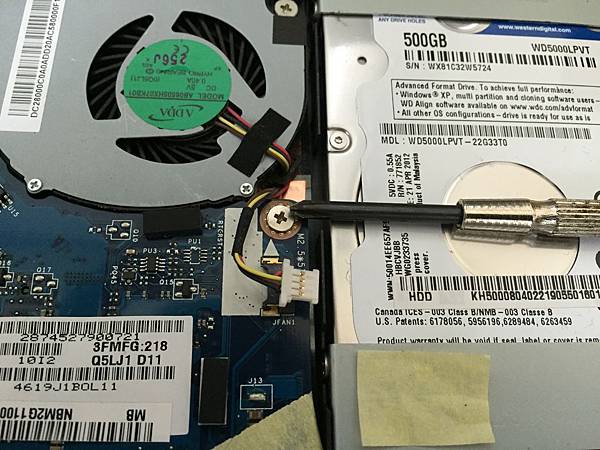

相片 2014-12-2 下午3 11 18

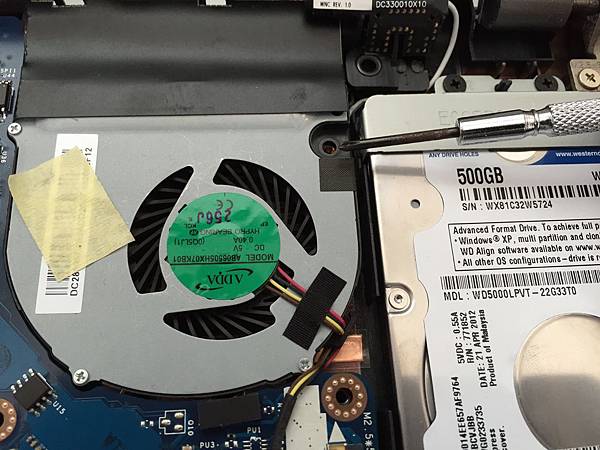

相片 2014-12-10 上午10 18 01



(3)靠近LCD根部的螺絲

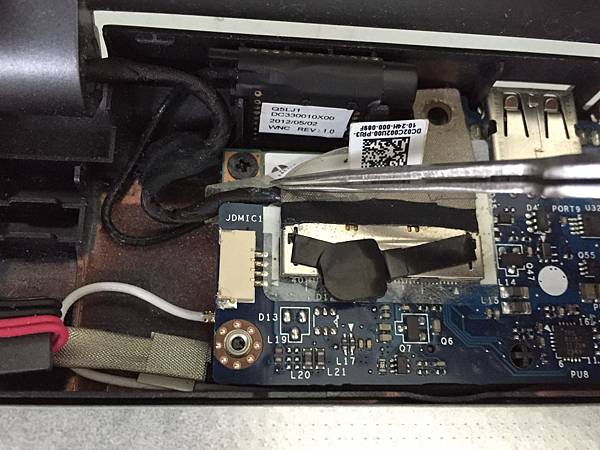

相片 2014-12-2 下午3 17 31

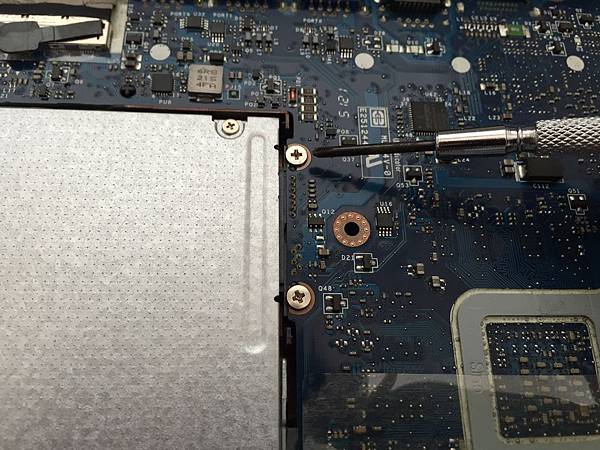

(4)光碟機旁邊兩顆螺絲

相片 2014-12-10 上午10 17 50

總共6顆螺絲:

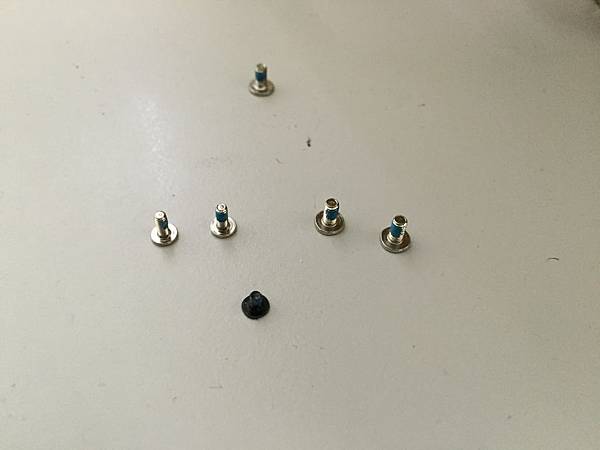

 相片 2014-12-2 下午3 26 15

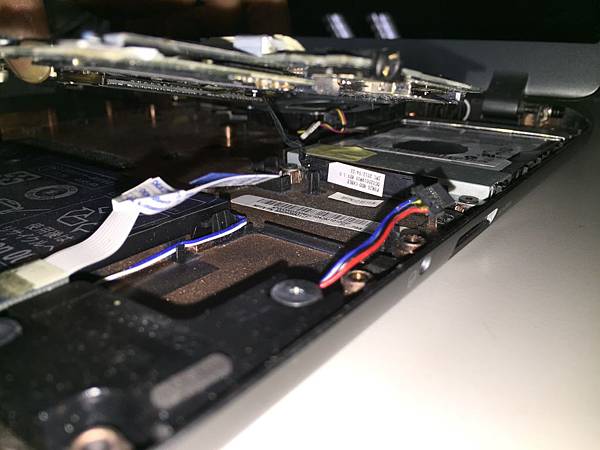

STEP8:緩慢地把主機板從右側翻起來,注意硬碟後面,藏在主機板下方的SATA接頭要拔掉。

相片 2014-12-2 下午3 28 02

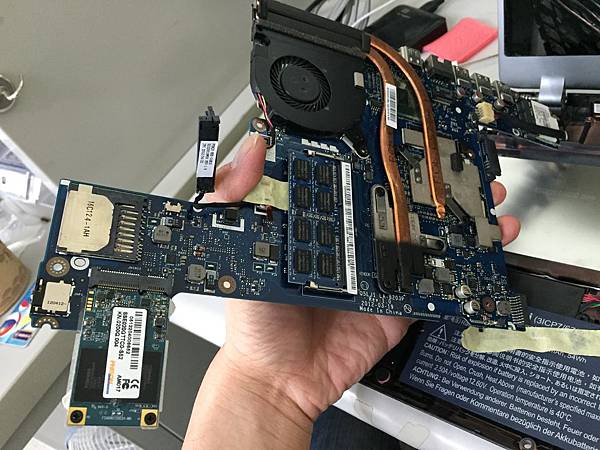

完全把主機板拿起來後,翻過來看後面,

 相片 2014-12-2 下午3 36 40

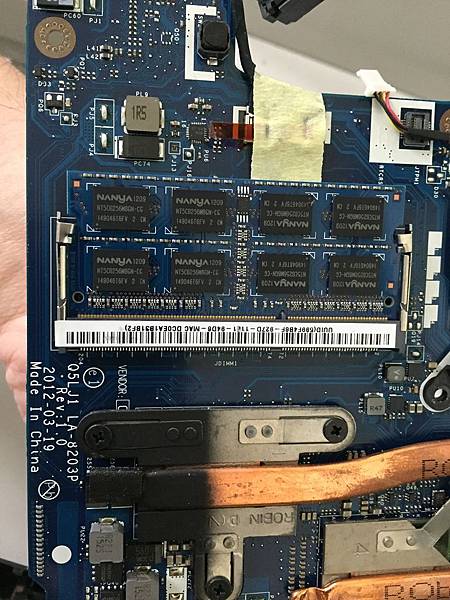

可以看到記憶體:

相片 2014-12-2 下午3 34 10

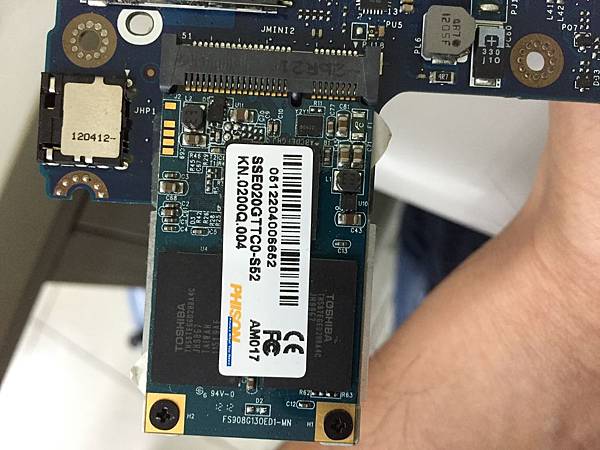

 還有角落的SSD:

相片 2014-12-2 下午3 35 30



STEP9:將硬碟的四顆螺絲移除,就可以拿起硬碟了。

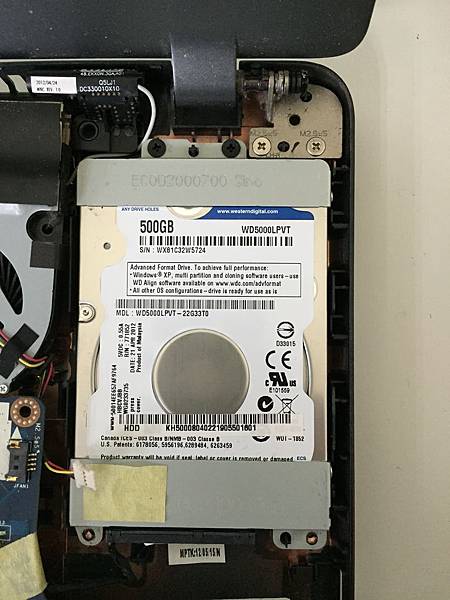

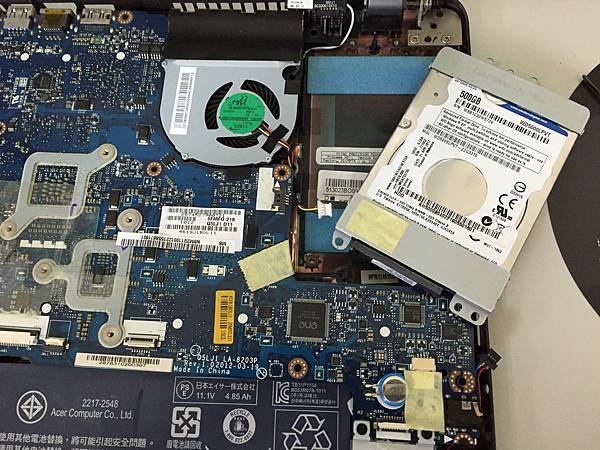

相片 2014-12-2 下午3 29 47 相片 2014-12-2 下午3 30 26

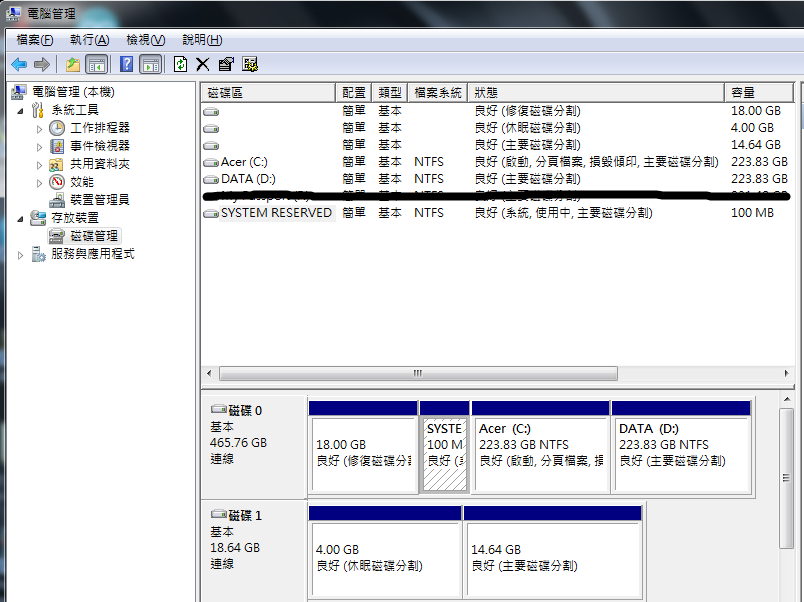

STEP10: 如果是硬碟有問題的,將他接上SATA轉USB的線材,到WINDOWS就可以看到裡面的分割狀況:


第一顆"磁碟0"是HDD,切成

C槽(ACER):223.83G、

D槽(DATA):223.83G、

隱藏磁區(PQSERVICE):18G、

隱藏磁區(SYSTEM RESERVED):100MB。



第二顆"磁碟1"是SSD,只切成4G和14.64G



STEP11:完成升級後,只要按照反向的順序裝回即可!

P.S. 如果進入Windows7之後,右下角電池出現打叉符號,顯示"找不到電池",請先確認背後16個螺絲都已鎖緊!!

P.S.2 如果硬碟分割全部刪除,且重新安裝Windows7,請注意不要插上任何USB外接隨身碟! 以免無法安裝!!!



[參考文章]

1. Mobile01 fisher672002教學

文章標籤
創作者介紹
創作者 sky 的頭像
sky

skybow

sky 發表在 痞客邦 留言(6) 人氣()


留言列表 (6)

發表留言
  • Jared
  • 請問拆完偵測不到電池,背面16顆螺絲也鎖緊電池還是沒有偵測到,還有鍵盤沒背光是哪條排線沒接好嗎?
  • 不太確定,你得全部拆開,試試STEP7-(3)主板左邊靠近螢幕根部的那一根螺絲。背光請看我STEP4,中間的排線重新插入壓緊!

    sky 於 2016/04/02 23:46 回覆

  • 訪客
  • 電池偵測不到可能是因為主機板上那些有接點的螺絲孔被膠帶遮到了。導致她沒辦法確認有合緊上蓋,確認那些接點都沒被遮到應該就沒問題了。
    因為我那時侯就是這樣....
  • 感謝您的分享!! 我倒是沒注意到,原來是這個原因!! 因為我的膠帶黏貼位置,都是照著剛拆機時看到的初始位置去黏,所以照理說都不會遮到。

    sky 於 2016/04/28 14:38 回覆

  • th940000
  • 版主您好:

    冒昧來信打擾,看了您的文章獲益良多,興起幫我的升級配備。

    今日到光華購買DDR3-8G-1600記憶體,但店家因為目前記憶體都改成低電壓。

    店員說我的NB無法支援,請我上網找2手商品,不曉得您當初是否有升級8G記憶體,如果有能否提供規格讓我參考。



    順心、謝謝。

    林R

  • 您好,抱歉現在才看到。
    原廠用的是204 pin SO-DIMM模組的DDR3-1333(667MHZ)。
    主機板晶片可相容DDR3-1066/1333/1600/1866。
    (後來看到M01討論區有人安裝低電壓版本成功)

    sky 於 2017/10/04 10:44 回覆

  • vicky200456
  • 我的M5 都拿來長插電源打LOL用,現在一開機就聽到風扇聲音,好似V8引擎一樣
    我想問整部M5 只有1個風扇對嗎? 我在淘寶淘了一個
    打算找天換換看,但除了風扇之外,其他零件都有問題
    HDD 已經有點問題了,有時候會藍屏,懷疑有bad sector,是不是買顆2.5 HDD替換就行....?
    電池又有點問題,一WIN7叫我盡快換電池.....難道又要淘一顆試試看
  • 只有一個散熱用風扇沒錯!
    RUTEN就有零件拉~ 我風扇換過,HDD也都換SSD了。
    電池我倒是還沒換過~~ 好奇妙! 都這麼多年了!
    注意,小心靠近LCD根部的4個螺絲底座很脆弱,不要硬鎖~

    sky 於 2017/06/19 18:48 回覆

  • vicky200456
  • 喔,原來可以抓驅動,害我一直不敢重灌
  • OK的~

    sky 於 2017/10/04 10:41 回覆
