如果手上有Raspberry Pi 4B ，想要用觸控螢幕做些簡單GUI的應用，

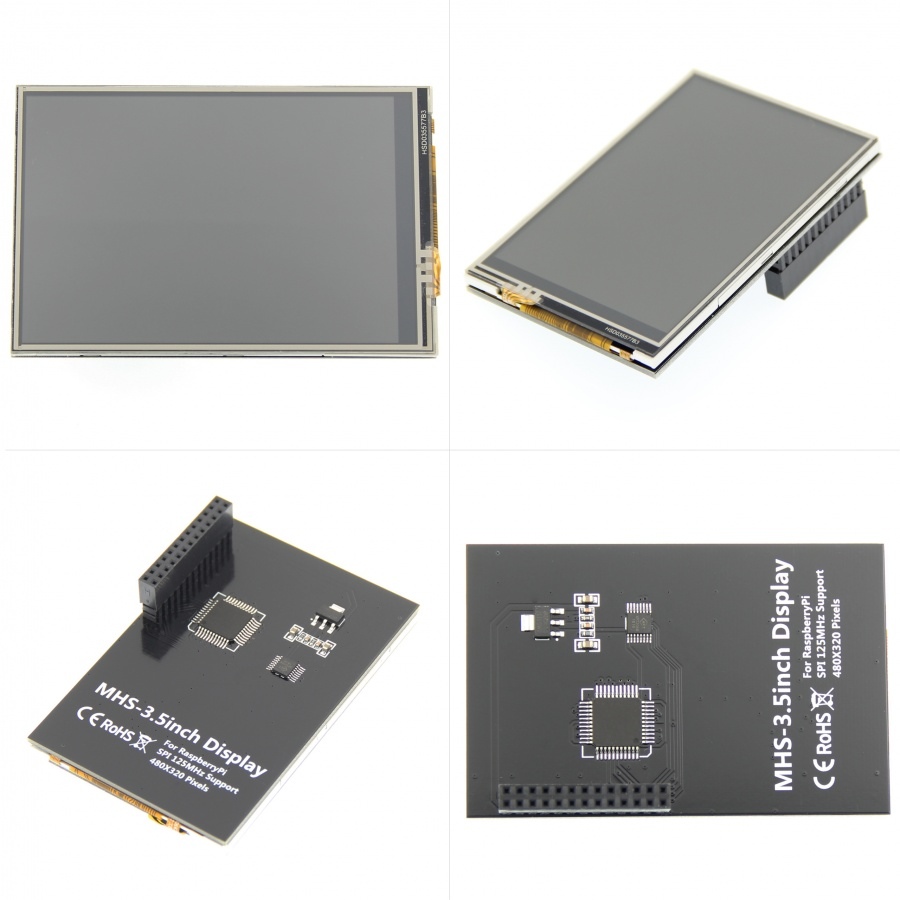

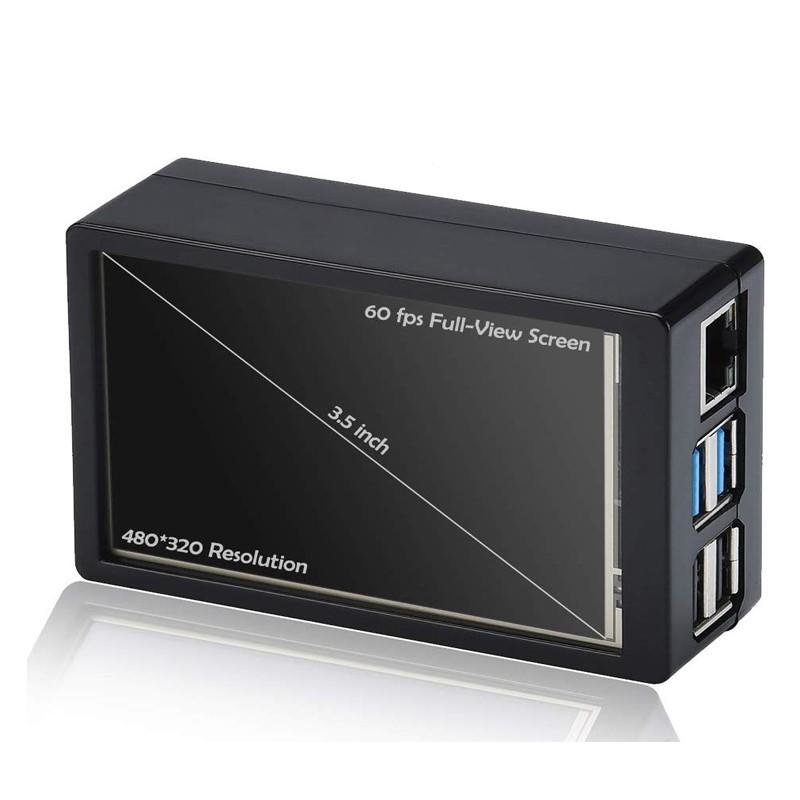

可以考慮這款MHS-35的3.5吋觸控螢幕(NT$500元，附贈塑膠外殼)。
它主要使用到SPI通訊(GPIO pin 19,21,23,24)，
整個接腳設計會占用GPIO的Pin 1~ Pin26，
所以暫時無法使用其他HAT。
台灣可在各大拍賣買到，
盒子附的說明書中，會指引到這個網址:
http://www.lcdwiki.com/zh/MHS-3.5inch_RPi_Display
從說明中知道，這款LCD可適用於多款支援樹莓派的OS，
包含官方Raspberry Pi OS、Ubuntu Mate、RetroPi...等，但是安裝順序略有不同。
===========
假設已先安裝了官方Raspberry Pi OS，
那麼使用前只要簡單安裝驅動程式即可!
進入OS 桌面後，按下Ctrl+Alt+T打開終端機，輸入以下命令:
sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./MHS35-show
這其實就是去git下載一整包驅動，修改檔案讀取權限，
然後執行「MHS-35-show」這個shell script，
這個script會進行修改一些參數設定，在樹莓派上重新編譯函式庫，然後自動重新開機。
【注意!】 開機後如果MHS-35 LCD沒有畫面，
表示你可能忘記拔掉2個HDMI輸出埠上的任意一條HDMI線，
此時影像畫面只會從「HDMI 0」輸出，而且解析度只有320x480；
這時你必須移除所有HDMI線，只保留MHS-35 LCD，才能正常輸出!
這也表示，它無法同時透過HDMI，同步顯示在桌上型LCD上。
如果想用大螢幕同步看到畫面，目前我的變通辦法就是:
在自己的筆電和樹莓派上，同時安裝Anydesk，然後從筆電進行遠端桌面登入!
只要在Raspberry Pi OS中連上網路，開啟網路瀏覽器，
點選上面網址，輸入管理員密碼後，就能直接安裝!
設定好anydesk的登入密碼後，就能從筆電直接登入，控制Raspberry Pi。
=============================
此外，如果要回復成HDMI輸出，
可以參考此網址:
http://www.lcdwiki.com/How_to_Switch_GPIO_Display_Mode_Back_to_HDMI_Display
只要在終端機輸入以下指令即可:
cd LCD-show/
sudo ./LCD-hdmi
記得把3.5吋螢幕先移除再上電。
